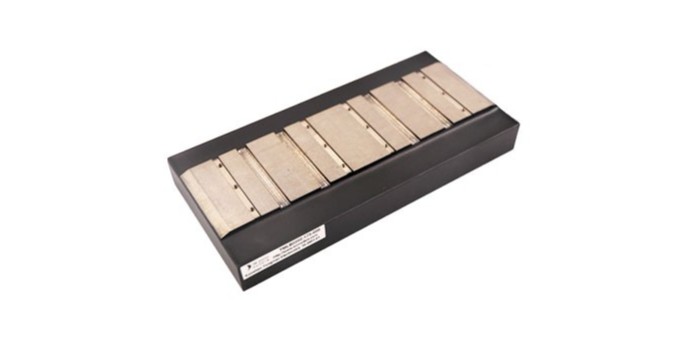

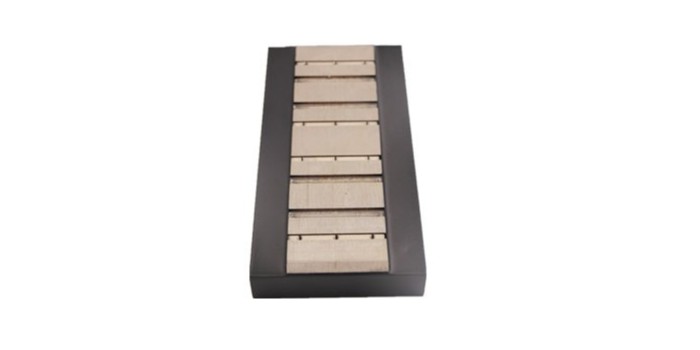

平板直線電機TMLB0200-175

【絕緣耐壓】AC1500 1min
【絕緣電阻】DC500V 100M以上
【冷卻方式】自然冷卻
【線圈峰值溫度】130℃（E等級）

全國熱線

400-007-7724

產品·參數

全新通用化設計 適用各種控制方式

產品名稱：	平板直線電機TMLB0200-175-000
絕緣耐壓：	AC1500 1min	絕緣電阻：	DC500V 100M以上
環境溫度：	0-40度	環境濕度：	20%-80%
冷卻方式：	自然冷卻	線圈峰值溫度：	130℃（E等級）
電機參數	符號	單位	數值
電阻@25℃	R	OHMS	7.5
峰值電流	Ip	Arms	10.1
持續電流	Ic	Arms	2.2
力常數值	Kf	N/Arms	94.9
反電動勢	Kb	Vrms/M/S	55.1
電感	L	mH	38.5
峰值力	Fp	N	880
持續推力	Fc	N	200
電機常數	Ka	N/√w	28.4
時間常數	Te	ms	5.1
輸入電壓	Udc	VDC	300
極距	2tP	mm	32
電磁引力	Fa	N	1800
繞組溫度	Tmax	C	130
安裝間隙	Gm	mm	1
線圈重量	WTc	Kg	1.9
總長	L	mm	175
TMLB0200-175-000 平板直線電機動子適配直線電機定子型號
TMSB-064-000		TMSB-128-000
平板直線電機定子產品參數
產品名稱:	平板直線電機B系列	型號：	TMSB-064000
定子參數	符號	單位	數值
長度	L	mm	64
寬度	W	mm	80
厚度	T	mm	12
磁軌重量	WTa	Kg/m	6.4
產品名稱:	平板直線電機B系列	型號：	TMSB-128-000
定子參數	符號	單位	數值
長度	L	mm	128
寬度	W	mm	80
厚度	T	mm	12
磁軌重量	WTa	Kg/m	6.5
可選配件
TMHC-01/03/05/09/15

: 圓柱型音圈電機匯總

TMEC系列的圓柱型音圈電機，由于它能提供高力和高加速度，峰值力范圍1N到5000N,因此占據了80%的市場。行程一般不超過50mm,我們的音圈電機較小的直徑是12mm。這種類型的電機運用包括控制閥，Z軸抓物和短距離的精確的位置控制，震蕩器，吸震器等等，運用的市場包括醫療設備，半導體，航空航天和自動化領域。

: 平板型音圈電機匯總

TMEP系列的平板音圈電機（音圈馬達）,比同樣類型的TMES系列的音圈電機（音圈馬達）行程要短,但它也有著自己的優勢,低重量,因此響應時間短,峰值力能達到300N行程到20mm。TMEP系列的音圈電機（音圈馬達）可以制作成比較小的X-Y兩軸的運動平臺,這種運用多見于半導體行業和微型設備工業領域。

: 矩型音圈電機匯總

TMES系列矩型音圈電機（音圈馬達）與同重量的TMEC系列的電機相比，力比較小。但能提供長的行程。峰值力能做到1000N，行程到250mm。這類型的電機可以單獨使用，也可做成X-Y兩軸平臺，與TMEP系列的比較相似，主要運用于半導體行業和微型設備工業領域。

: 擺動型音圈電機匯總

TMER系列的擺動音圈電機(音圈馬達)是把TMES系列的音圈電機(音圈馬達)變彎,滿足角度擺動的電機，這種類型的電機能提供擺動角度120度,扭力達到50N.m。擺動音圈電機(音圈馬達)典型的運用是激光的鏡面反射技術、回轉閥、阻尼器等等運用。它的市場包括：半導體行業、自動化,工業、航空和航天工業領域。
