同茂音圈電機模組更穩定的高動態性能
  • 音圈電機模組TMPT-VC-CNLP0010N01-1932401
  • 音圈電機模組TMPT-VC-CNLP0010N01-1932401

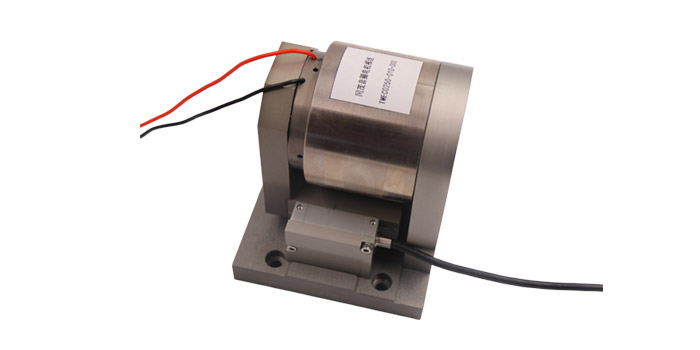

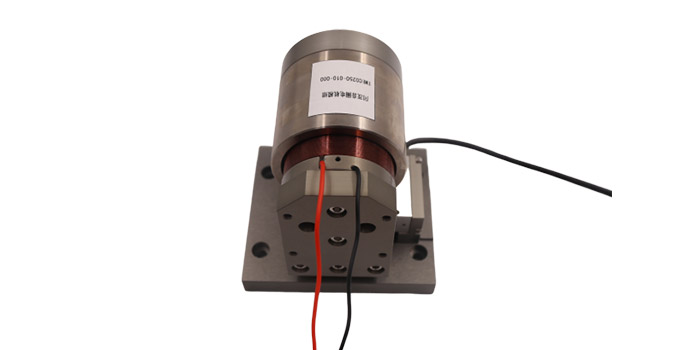

音圈電機模組TMPT-VC-CNLP0010N01-1932401

【行程】10mm
【分辨率】1μm
【直線度】±5μm
【平面度】±5μm
全國熱線

400-007-7724

 產品·參數
    全新通用化設計 適用各種控制方式
產品名稱 音圈模組TMPT-VC-CNLP0010N01-1932401
電機參數 符號 單位 數值
行程 Travel mm 10
定位精度（1） 標準 Standard μm ±5
線性誤差修正 Facter μm ±1
分辨率 Resolution μm 1
雙向重復定位精度（1） Bi-Directional μm ±1.5
直線度（1） Straightness μm ±5
平面度（1） Flatness μm ±5
俯仰角誤差（1） Pitch arc sec 10
橫滾角誤差 Roll arc sec 10
偏航角誤差（1） Yaw arc sec 15
峰值速度（3）（No Load ） Maximum Speed mm/s 1500
峰值加速度（3）（No Load ） Maximum Acceleration g 20
峰值連續推力 Maximum Continuous Force N 110
負載能力（2） 水平 Horizontal Kg 5
側置 Side Kg 5
運動臺質量 Moving Mass Kg 0.9
平臺質量 Stage Mass Kg 3
材料 Aluminum,

熱品推薦 / Hot product

音圈電機

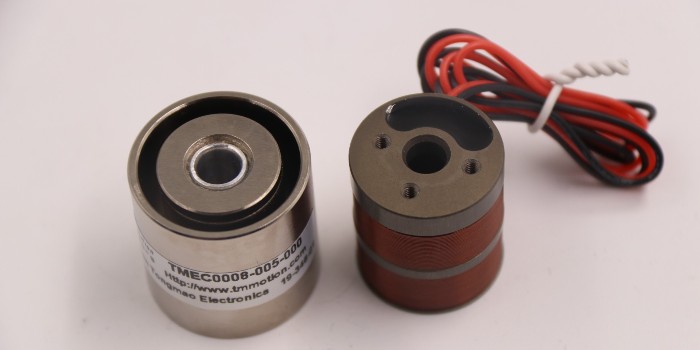

圓柱型音圈電機匯總

TMEC系列的圓柱型音圈電機，由于它能提供高力和高加速度，峰值力范圍1N到5000N,因此占據了80%的市場。行程一般不超過50mm,我們的音圈電機較小的直徑是12mm。這種類型的電機運用包括控制閥，Z軸抓物和短距離的精確的位置控制，震蕩器，吸震器等等，運用的市場包括醫療設備，半導體，航空航天和自動化領域。

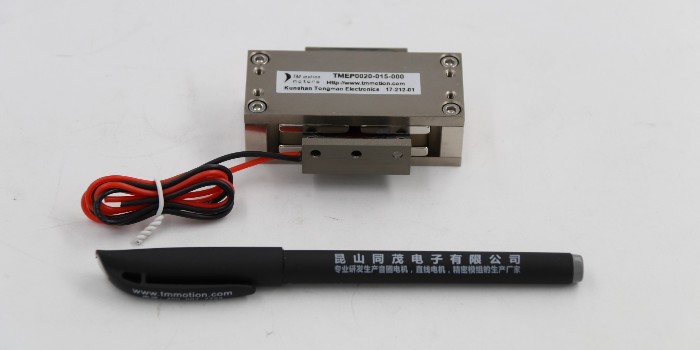

平板型音圈電機

平板型音圈電機匯總

TMEP系列的平板音圈電機（音圈馬達）,比同樣類型的TMES系列的音圈電機（音圈馬達）行程要短,但它也有著自己的優勢,低重量,因此響應時間短,峰值力能達到300N行程到20mm。TMEP系列的音圈電機（音圈馬達）可以制作成比較小的X-Y兩軸的運動平臺,這種運用多見于半導體行業和微型設備工業領域。

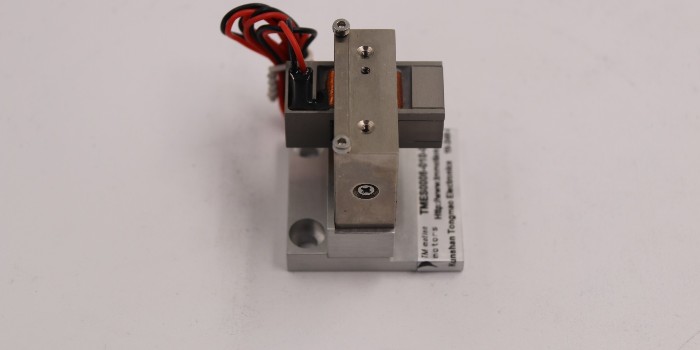

矩形音圈電機

矩型音圈電機匯總

TMES系列矩型音圈電機（音圈馬達）與同重量的TMEC系列的電機相比，力比較小。但能提供長的行程。峰值力能做到1000N，行程到250mm。這類型的電機可以單獨使用，也可做成X-Y兩軸平臺，與TMEP系列的比較相似，主要運用于半導體行業和微型設備工業領域。

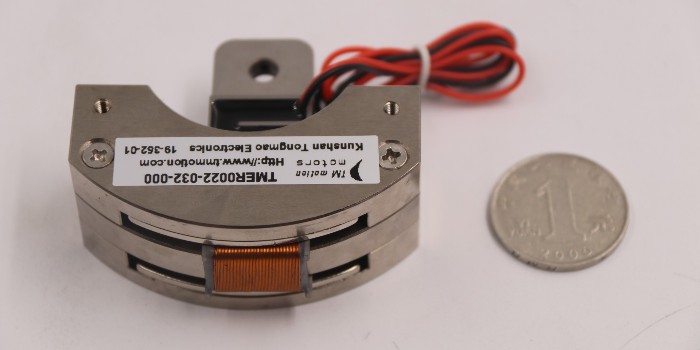

擺動型音圈電機

擺動型音圈電機匯總

TMER系列的擺動音圈電機(音圈馬達)是把TMES系列的音圈電機(音圈馬達)變彎,滿足角度擺動的電機，這種類型的電機能提供擺動角度120度,扭力達到50N.m。擺動音圈電機(音圈馬達)典型的運用是激光的鏡面反射技術、回轉閥、阻尼器等等運用。它的市場包括：半導體行業、自動化,工業、航空和航天工業領域。
